Подключение и настройка телефона Panasonic KX-HDV100 и Panasonic KX-HDV130
Как подключить и настроить Panasonic KX-HDV100 и Panasonic KX-HDV130?
Настройка и подключение Panasonic KX-HDV100

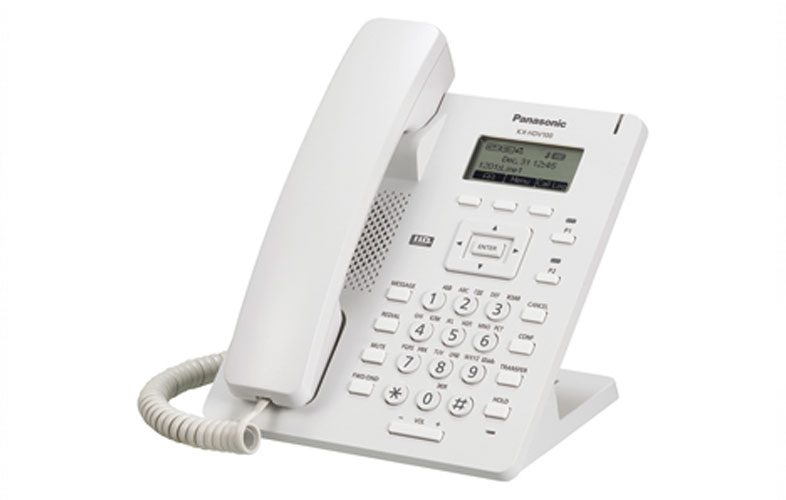

Был приобретен SIP-телефон проводной PANASONIC KX-HDV100RU белый
Panasonic KX-HDV100RU белый. SIP-телефон со стильным дизайном корпуса. Особенности: доступная цена. Основные характеристики: четырехстрочный ЖК-дисплей с поддержкой кириллицы, звук HD-качества (G.722), 1-Ethernet порт, 1 SIP-линия.
Особенности настройки SIP-телефон проводной Panasonic KX-HDV100RU:
Вот что важно шнур не подключаем к компьютеру и телефону, а просто втыкаем в гнездо LAN снизу телефона.
1. (Вариант №1.а) Второй конец витой пары подключаем к роутеру и задаем получение IP-адреса в меню телефона допустим Авто
По умолчанию SIP-телефон настроен в режиме «DHCP—ABTO». Поэтому после включения SIP-телефона, по умолчанию, он получит сетевые настройки по протоколу DHCP если в локальной сети установлен DHCP-сервер. Если нет переходите к настройкам вручную.
Для просмотра полученного телефоном IP-адреса, откройте меню, далее «Системн. Настр.», затем «Статус», далее Настройки IPv4, выберите пункт «IP-адрес». На экране отобразится полученный SIP-телефоном IP адрес.
2.Далее нужно знать DHCP вашего роутера (В нашем случае у роутера Zyxel был 192.168.1.1)
Соответственно он дал IP-адрес телефону 192.168.1.1 (У вас естественно будут другие цифры на конце)
3.Адрес телефона смотрим пройдя по следующему пути:
5.Далее на самом аппарате необходимо включить web-интерфейс.
Нажимаем клавишу Меню(Menu)
Листаем меню до пункта Базовые Настр.(Basic Settings)
Листаем и выбираем пункт ПРОЧЕЕ(Other Options)
Далее выбираем пункт Встроенный Web(Embended Web)
(По умолчанию он отключен)
Переключаем треугольничком вверх и выбираем пункт ВКЛ.(On).
Вот тут начинается самое сложное ПОДКЛЮЧЕНИЕ К ВЕБ-ИНТЕРФЕЙСУ:
6.Далее или по Wi-Fi с ноутбука (если получится) или по ВТОРОМУ кабелю подключаемся к свободному порту LAN роутера!
Если дошли до появления окошка доступа в веб-интерфейс, то радуйтесь!
Вам крупно повезло, половина дела сделана!:)))
Вбиваем настройки Логин admin, пароль adminpass.
Должны попасть вот в такого плана окошки!
В настройках VoIP нужно ввести адрес SIP-сервера, номер и его пароль.
Как примерно это сделать вот тут https://zadarma.com/ru/support/instructions/panasonic/
Но у всех провайдеров настройки разные — поэтому по аналогии!
8.Далее ВАЖНЫЙ момент! После всех настроек сохраняем данные в веб-интерфейсе и заходим в меню телефона и ОТКЛЮЧАЕМ.
веб-интерфейс. НЕ ЗАБЫВАЕМ ЭТО СДЕЛАТЬ! Иначе ничего работать не будет!
Далее телефон пишет слово РЕГИСТРАЦИЯ … если вы включили русское меню и пытается себя зарегистрировать!
После удачной регистрации должен появиться номер его ID на экранном меню!
Варианты также существуют настройки с занесением в меню не Авто получения, а мануального IP-адреса и также сброс настроек в дефолтные командой #136, всё это можно посмотреть в интернете, но если вы внимательно пройдете все шаги, как в этой инструкции ВАМ ЭТО НЕ ПРИГОДИТСЯ!
Удачи и дешёвых звонков по всему миру посредством (VoIP) IP-телефонии.
Что такое IP-телефония?
IP-телефония является одним из самых молодых видов связи. Фактически, она появилась в 1999-ом году, когда был разработан и утвержден Session Initiation Protocol или SIP-протокол. Ему предшествовал менее совершенный, но от этого не менее функциональный протокол H.323. Он используется и по сей день, но все реже и реже. Протокол H.323 достаточно сложный, он не экономит трафик и характеризуется недостаточной поддержкой мобильности пользователей.
Что касается протокола SIP, то он более гибкий и простой. Он позволяет экономить трафик, на его основе могут работать самые разные приложения и устройства. Пользователи в сетях, использующих SIP-протокол, могут беспрепятственно перемещаться по всей планете с сохранением своего SIP-ID – для этого в структуре SIP-сетей предусмотрены серверы определения местоположений. SIP-протокол позволяет:
Совершать голосовые вызовы;
Соединять абонентов посредством видеосвязи;
Обеспечивать передачу файлов и прочей мультимедийной информации;
Обмениваться текстовыми сообщениями;
Играть в онлайн-игры.
Источник
Первичная настройка Panasonic KX-HDV100
Перед настройкой аппарата убедитесь в том, что он включен, и интернет-кабель подключен к аппарату. HDV100 имеет всего один порт для подключения интернета.
Вход на страницу настроек
Шаг 2. Узнаём IP адрес телефонного аппарата.
Шаг 3. Заходим на страницу настройки по полученному IP-адресу.
На компьютере запускаете web-браузер (не рекомендуется использование браузера Internet Explorer). В адресной строке браузера прописываете IP адрес, который узнали на предыдущем шаге. После перехода по данному адресу, у Вас откроется страница настройки, которая запросит ввод логина и пароля. По умолчанию на телефоне установлен логин: admin и пароль: adminpass
Настройка телефона
Внимание! В качестве примера на всех скриншотах указан SIP-адрес (имя пользователя и домен) вида ivan@test.mangosip.ru. Вместо него везде необходимо указать ваш SIP-адрес из личного кабинета.
Шаг 1. Заходим во вкладку «VoIP». Слева под «SIP Settings» выбираем «Line 1» для настройки первого аккаунта и настраиваем, как на скриншоте ниже. На правой части скриншота изображен интерфейс Личного Кабинета MANGO OFFICE, откуда необходимо брать данные для настройки.
В поле «Local SIP Port» прописывается произвольное значение из диапазона от 7001 до 49151.
Local SIP Port: сюда вписывается цифровое значение локального sip-порта в диапазоне 7001 до 49151, число должно быть нечётным. Это значение выбирается либо произвольно, либо задаётся системным администратором.
Шаг 2. В web-интерфейсе необходимо перейти во вкладку «Maintenance«, слева выбрать «Provisioning Maintenance«. Далее настраиваем как на скриншоте ниже. В поле «Standard File URL» необходимо вводить следующую ссылку:
Источник
PANASONIC KX-HDV100RU SIP телефон
Описание (PDF)
Стационарный SIP телефон предназначен для коммутации голосовых вызовов по IP сети, между телефоном и АТС для соединения связи с абонентами через провайдера, или по внутренней сети.
IP телефон собран в пластиковом корпусе с ЖК-экраном, проводной трубкой, клавишами набора и светодиодными индикаторами.
Телефон имеет встроенное программное обеспечение позволяющее использовать множество функций и поддерживает большинство стандартов сетевых протоколов, в т.ч. SIP для работы телефонии.
| Цена розничная, с НДС на 08.10.2021 | 3 189.60 руб. |
| Мелкий опт | нет |
| Оптовая скидка | 0% |
| Цена оптовая, с НДС | по запросу |
| Партнерская скидка | нет |
| Цена розничная, без НДС на 08.10.2021 | 2 658.00 руб. |
| Мелкий опт | нет |
| Оптовая скидка | 0% |
| Цена оптовая, без НДС | по запросу |
| Дистрибьюторская скидка | нет |
| Центральный склад ( МО, Домодедово ) | 0 шт |
| Склад ЖБИ ( Москва ) | 0 шт |
| Региональный склад ( Новосибирск ) | 0 шт |
| Региональный склад ( Екатеринбург ) | 0 шт |
| Дисплей | 2,3 дюйма ЖК-дисплей (разрешение 132 x 64 пикселей) |
| Линии | 1 SIP линия |
| Порты | 1 Ethernet порт (10/100 Base-TX) |
| Тип | Проводной SIP-телефон |
| Совместимость | SIP v2, SIP, поддержка RFC 3261 Standard SIP Server, Asterisk, Broadsoft, Panasonic IP PBX |
| Кодирование речи | G.711, G.722, G.729a |
| Масса, г | 672 |
| SIP трубка | 1 шт. |
| Адаптер питания | 1 шт. |
| Руководство пользователя | 1 шт. |
Центральный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 19:00 (суббота, воскресенье выходной)
Склад ЖБИ: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)
Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.
Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.
Важно: Точный срок поставки согласовывается в спецификации.
Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34
Региональный склад: 620034, г.Екатеринбург, ул. Елизаветинское шоссе, 39, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (343) 302-54-34
 | Наличие номенклатуры у дистрибьюторов: | 0 шт. |
| | Наличие номенклатуры у дистрибьюторов: | 0 шт. |
Если треубется количество товара, превышающее доступное, обратитесь к ответственному менеджеру.
- Весь прайс-лист 1 Линейные и стационарные сооружения связи 2 Монтаж и измерения электрических кабелей связи 3 Монтаж и измерения оптических кабелей связи % Распродажа
Для ввода количества товара с помощью клавиатуры, пожалуйста, вернитесь в карточку товара и воспользуйтесь этой возможностью.
Минимальная партия товара: шт
Выберите количество, соответствующее минимальной партии или
Если Вас интересует количество отличающееся от минимальной партии, укажите это в комментарии к заказу.
Введенное значение должно быть кратно:
Введите число меньше или больше
Если Вас интересует количество отличающееся от кратности партии, укажите это в комментарии к заказу.
Вы уверены что хотите положить в Корзину километров, возможно имеется ввиду метров?
ЗАО «Связьстройдеталь» устанавливает розничные цены и предоставляет скидки с учетом себестоимости, складывающихся рыночных цен, конъюнктуры рынка и объёмов закупок покупателей.
В зависимости от себестоимости и сложившейся рыночной ситуации на ряд товаров и изделий предоставляются дополнительные скидки (дистрибьюторские или партнерские), которые позволяют продавать товары ниже оптовой цены. Такие номенклатурные единицы отмечены в прайс-листе ССД в колонке «Доп. скидки» словом «Да».
По вопросам заключения постоянных договоров с партнерской скидкой, а также дистрибьюторских договоров, для компаний занимающихся торговой деятельностью, обращайтесь в Отдел продаж Связьстройдеталь: +7 (495) 786-34-34
На обложке карточки товара помимо фотографии, названия и розничной цены изделия присутствует динамическое поле «Наличие/Поставка».
В случае, если товар есть на складе в свободной продаже, то в карточке присутствует поле «Наличие» с указанием количества доступного товара.
В случае, когда товара на складе нет или он зарезервирован под отгрузку заказчикам, присутствует поле «Поставка», с указанием прогнозируемого срока изготовления.
Срок изготовления может быть меньше указанного, в зависимости от загруженности производства.
Более подробная информация, а именно «Кол-во зарезервированного товара», находящегося на складе или «Оптовая цена товара» указываются в самой карточке товара.
Источник
Ip телефон panasonic kx hdv100
С помощью этой пошаговой инструкции вы сможете настроить телефонный аппарат Panasonic KX-HDV100RU максимально быстро!
Примечание
Иногда VoIP-телефоны Panasonic KX-HDV100RU «зависают» во время получения IP-адреса. Если это произошло, необходимо выполнить сброс до заводских настроек. Для этого нужно отключить питание, зажать одновременно на телефонном аппарате клавиши «1» + «5» + «9» + «*» и включить питание.
Примечание
Получить параметры доступа к учетной записи SIP можно по электронной почте, обратившись в техническую поддержку MCN Telecom, либо с помощью администратора в Личном кабинете в разделах «Телефония | Оборудование», «ВАТС | Оборудование» или «Телефония | Настройки SIP». Подробнее см. инструкцию по настройке учетной записи SIP.
Как перевести звонок с VoIP-телефона KX-HDV100RU?
Согласно инструкции производителя, телефонный аппарат поддерживает два вида перевода звонка: напрямую (вслепую) и с предварительной консультацией.
Перевод с предварительной консультацией осуществляется следующим образом: во время разговора с собеседником нажмите на кнопку TRANSFER, наберите номер телефона абонента, которому адресуется перевод, дождитесь ответа, далее нажмите еще раз TRANSFER.
Примечание
Возможна некорректная работа опции перевода звонка вслепую. В этом случае воспользуйтесь опцией перевода звонка с предварительной консультацией: необходимо как можно быстрее переводить звонок. У вызывающего абонента будет создано впечатление, что его звонок переведен вслепую.
Источник
Panasonic KX-HDV100Ru
Краткое описание
Описание Panasonic KX-HDV100Ru Самые популярные IP-телефоны от Panasonic. Подходят как для использования в офисе совместно с IP-АТС с поддержкой SIP, так и для дома, при прямом подключении к SIP-провайдеру. Данная модель. Читать далее.
Гарантия
Даем гарантию на все оборудование и на работы
Выезд на оценку
По Москве выезжаем бесплатно.
Установка и Монтаж
При оплате с Установкой, Доставка бесплатная
Описание Panasonic KX-HDV100Ru
Самые популярные IP-телефоны от Panasonic. Подходят как для использования в офисе совместно с IP-АТС с поддержкой SIP, так и для дома, при прямом подключении к SIP-провайдеру. Данная модель отличается бюджетной ценой по сравнению с другими моделями бренда Panasonic.
Следует отметить, что в комплекте с телефоном идет блок питание. Питание по сети PoE отсутствует. Так же отсутствует громкая связь, по другому Спикерфон.
Внешне телефон выглядит красиво, пластик качественный, звук отличный, клавиши наживаются четко. Телефон можно настраивать как через меню на дисплее, так и через Web-браузер. Для настройки через браузер, нужно сначала включить разрешение на самом телефонной аппарате.
Возможности Panasonic KX-HDV100Ru
Данный телефон подключается как к IP-АТС Panasonic, так и к другим IP-АТС, работающим с протоколом SIP. Так же данный телефон легко подключается к Виртуальной АТС.
HDV-серии используются как системные телефоны в АТС HTS-824. Регистрация происходит автоматически при подключении к АТС.
Клавиши Регулирования громкости, удержания, повторного набора, поддисплейные клавиши и клавиши навигации делают данный телефон удобным и достаточно функциональным для использования.
Встроенный телефонный справочник, возможность видеть входящий номер телефона, пропущенные звонки исходящие вызовы делают эксплуатацию телефона приятным и удобным. HD-звук с использованием кодека G.722 делает звук максимально приятным.
Почему стоит брать KX-HDV100Ru?
В комплект телефона Входит адаптер подключения телефона к сети 220В.
Телефон поставляется в белом и черном цветах
Возможности и характеристики:
• Уникальный стильный дизайн
• 2,3 дюйма ЖК-дисплей (разрешение 132 x 64 пикселей)
• Звук HD-качества (G.722)
• Поддержка кириллицы
• Поддержка Broadsoft (для нужд операторов IP-телефонии)
• Конкурентоспособная цена
• 1 SIP линия
• 1 Ethernet порт (10/100 Base-TX)
• Записная книжка на 500 номеров
• Поддержка трёхсторонней конференц-связи
• Низкое энергопотребление в режиме ожидания
• Интерфейс приложений XML
• 2 программируемые кнопки
• Регулировка угла наклона корпуса
• Возможность настенного монтажа (Опция)
• Внешний блок питания входит в комплект поставки
• Представлены в белом и черном цвете.
